SMART METER CHINT DTSU-666 3 pha

2,500,000

Danh mục:


Tư vấn - Đặt hàng

0934 033 083

Thời gian mở cửa

8h - 17h hàng ngày

Giao hàng - Bảo hành

24H thần tốc

Uy tín lâu năm

Thương hiệu nổi tiếng

Share

Cấu tạo của SMART METER CHINT DTSU-666:

Biến Dòng:

Hay còn gọi là “CT-Current Tranformer” công dụng dùng để đo đếm dòng điện trên lưới điện, phát hiện hướng di chuyển của dòng điện và truyển thông tin về Smart Meter thông qua tín hiệu analog

Thông số biến dòng:

  • Tỷ số biến dòng: 200/5A
  • Điện trở 100 Ohm
  • Xung tín hiệu: Analog

Smart Meter Chint DTSU-666

  • Đọc tín hiệu từ biến dòng (CT) đưa ra thông số về dòng điện, công suất từng phase trong hệ thống
  • Lấy tín hiệu điện áp từ điện lưới của hệ thống đang sử dụng
  • Sau khi thu thập đầy đủ thông tin về các chỉ số điện lưới công suất tiêu thụ Smart Meter có thể truyền tín hiệu sang các hệ thống bổ trợ khác như Inverter, PLC, truyền thông dữ liệu điện lưới,… thông qua cổng dữ liệu RS485 được tích hợp trên Meter
  • Với thiết kế nhỏ gọn có thể gắn tích hợp vào Rail hoặc tủ điện gia đình, hệ thống công nghiệp

Hiện tại với Smart Meter DTSU-666 3 Pha với CT rời đi kèm đang hỗ trợ cho dòng biến tần Sofar Solar tất cả các Model

Chức năng của SMART METER CHINT DTSU-666

Theo dõi chỉ số điện tiêu thụ từ xa thông qua Internet

  • Mọi chỉ số điện có thể theo dõi từ xa: điện áp, dòng điện, tải tiêu thụ, chỉ số cosphi, tần số…
  • Kết hợp với bộ truyền thông để đẩy dữ liệu điện lưới lên internet

Kết hợp với biến tần năng lượng mặt trời

  • Hỗ trợ chức năng hòa lưới bám tải ngăn chặn đẩy điện thừa lên lưới, ưu tiên sử dụng tải trong nhà (phù hợp những nơi chưa có giá FIT)
  • Một số inverter hòa lưới sẽ có chức năng hòa lưới bám tải nhưng để bật được chế độ đó cần có smart meter hỗ trợ đo dòng điện phát ra lưới

HỖ TRỢ CHỨC NĂNG HÒA LƯỚI BÁM TẢI TRÊN BIẾN TẦN

Thông qua giao tiếp RS485 Smart Meter Chint có thể hỗ trợ rất nhiều biến tần từ các hãng khác nhau:

Các hãng Inverter Model
SOFAR SOLAR 3.3-12KTL-X, 3.3-50KTLX G3, 10000TL-30000TL, 10000-33000TL-G2, 30000-7000TL-HV, 75KTL-136KTL; HYD 5000-25000 3PH
GROWATT 10000-25000TL3-S (latest firmware); 3000-11000TL3 -S (latest firmware); 17000-25000TL3-S (latest firmware); MAX50-80KTL3-LV
HUAWEI Smart Logger 3000A, Smart Logger 1000A
DEYE SUN-4/5/6/7/8/10/12K-G03; SUN-15/17K-G03; SUN-18/20/25K-G02; SUN-30/33/35/40/45/50K-G03; SUN-18/20/25K-G04; SUN-4/5/6/7/8/10/12K-G03 Plus; SUN-6/8/10/12K-SG01LP3
HITACHI HIVERTER SI 4.4 kW / 5.5 kW / 6.6 kW / 8.8 kW / 11 kW / 12 kW / 20 kW / 25 kW / 30 kW / 33 kW / 50 kW / 60 kW / 70 kW
DASS TECH DSP-3315i-ODS; DSP-3320i-ODS; DSP-3325i-ODS; DSP-3333i-ODS; DSP-3350i-ODS; DSP-3360i-ODS
SAJ R5-3K-4K-5K-6K-8K-9K-10K-12K-T2; R5-13K-15K-17K-20K-T2

Nguyên lý hoạt động và cách thức hoạt động:

– Để sử dụng meter một cách hiệu quả nhất Smart Meter phải được đấu nối ở đường điện tổng của hệ thống

  • CT phải đặt ở đường dây Line (L- dây “nóng”) chính của hệ thống, tức là không nằm trên đường dây phân nhánh phụ tải hoặc biến tần và hướng từ tải ra lưới hoặc từ lưới ra tải tùy vào từng biến tần. Việc đặt CT như vậy để có phép đo đúng nhất cho việc hoạt động của hệ thống hòa lưới bám tải.
  • Như đã nói CT có công dụng đo dòng điện từ điện lưới vào và dòng điện từ biến tần phát ra điện lưới và truyền đến Smart Meter xử lý thông tin

– Sau khi nhận được tín hiệu từ Smart Meter sẽ truyền đến biến tần thông quá cổng RS485 để điều tiết năng lượng phát ra từ biến tần phụ hợp với phụ tải đang sử dụng, không phát điện dư thừa lên lưới điện.

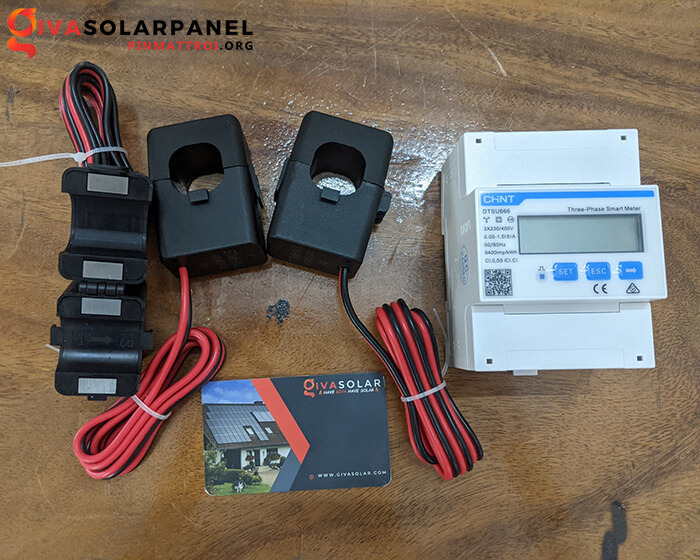

SMART METER CHINT DTSU-666 3 pha 1
SMART METER CHINT DTSU-666 3 pha 2
SMART METER CHINT DTSU-666 3 pha 3
SMART METER CHINT DTSU-666 3 pha 4
SMART METER CHINT DTSU-666 3 pha 5
SMART METER CHINT DTSU-666 3 pha 6
SMART METER CHINT DTSU-666 3 pha 7
SMART METER CHINT DTSU-666 3 pha 8
SMART METER CHINT DTSU-666 3 pha 9
SMART METER CHINT DTSU-666 3 pha 10
SMART METER CHINT DTSU-666 3 pha 11
SMART METER CHINT DTSU-666 3 pha 12
